監控攝像機視頻信號分配器選擇需要注意哪些？

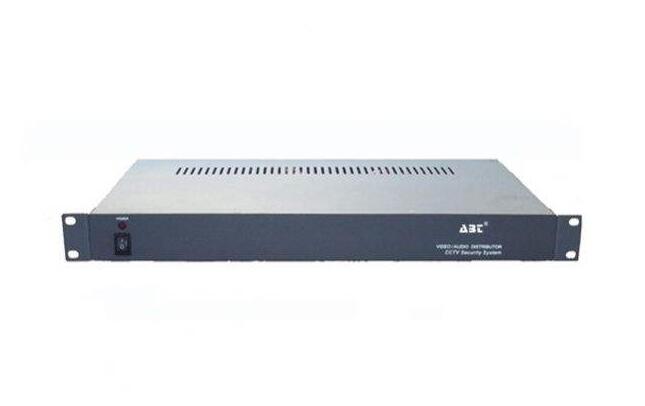

視頻分配器是把一個視頻信號源平均分配成多路視頻信號的設備。其工作原理是實現一路視頻輸入，多路視頻輸出的功能，使之可在無扭曲或無清晰度損失情況下觀察視頻輸出。

通常視頻分配器除提供多路獨立視頻輸出外，兼具視頻信號放大功能，故也成為視頻分配放大器。

　　基本簡介

　　一路視頻信號對應一臺監視器或錄像機，若想一臺攝像機的圖像送給多個管理者看，建議選擇視頻分配器，因為并聯視頻信號衰減較大，送給多個輸出設備后由于阻抗不匹配等原因，圖像會嚴重失真，線路也不穩定。

　　視頻分配器除了阻抗匹配，還有視頻增益，使視頻信號可以同時送給多個輸出設備短距離而不受影響,從而一定程度上保證視頻傳輸的同步．但對于長距離同軸電纜的傳輸的分支沒有實際性的效果．

　　比如，前端攝像機采集來的視頻信號通過視頻分配器可以接入中心矩陣的同時，再接入硬盤錄像機或顯示設備等。視頻分配器通常有1路輸入2路輸出（即1進2出）、1進4出、1進8出等等。

　　常見的視頻分配器還有4入8出，16入32出等多種型號。有的型號還帶有字符疊加器和視頻隔離器的功能。

　　還有2分4 8分24 16分48等

　　視頻信號分配器選擇時不可忽略的要點

　　當一路視頻信號對應一臺監視器或錄像機時，不需要采用視頻分配器。但是在視頻安防監控系統建設工程中，一路攝像機圖像需要同時傳送給視頻矩陣切換器、硬盤錄像機、監視器等設備，這時必須選用視頻信號分配器。因為并聯視頻信號衰減較大，傳輸給多個輸出設備后由于阻抗不匹配等原因，圖像會嚴重失真，線路也不穩定。視頻分配器除了阻抗匹配，還有視頻增益功能，使視頻信號可以同時傳輸給多個輸出設備而不受影響。

　　視頻信號分配器有著許多使用者不可忽略的重要技術要求：

　　首先是信號幅度的要求，根據國際標準規定，所有視頻設備之間的匹配阻抗為75Ω，視頻復合信號為1VP-P（視頻信號幅度+行切同步信號幅度），同步信號幅度為0.3VP-P，副載波信號幅度為0.3VP-P。當同步信號小于允許值時會造成顯示圖像抖動或跳動；副載波信號小于允許值時，顯示圖像的彩色會閃爍或時有時無。

　　其次是視頻信號的通道帶寬，通道帶寬一般為10MHz，至少不小于7MHz。根據視頻信號顯示圖像清晰度與帶寬之間的經驗統計數據，1MHz帶寬相當于80線。由此可見，如果視頻信號分配器的帶寬只有3MHz～4MHz，而選用的攝像機圖像清晰度可達到480線，經過這樣的視頻信號分配器也只能顯示出240線～320線的圖像效果，顯然選用這樣的視頻信號分配器是得不償失的。

　　視頻信號分配器的相頻特性是用差分增益和差分相位表示的，通常差分增益指數為3％～5％，差分相位指數為3°～5°。如低于這個值就會使顯示的彩色圖像與原有圖像的色彩產生色差。

　　視頻信號分配器多數都是8路或16路整合在一起的，由于工藝設計不合理，相鄰兩路的圖像會發生串擾，這是分配器路間隔離度達不到規定要求而引起的。所以，視頻信號分配器的路間隔離度一般要求在50db以上。

　　一個視頻監控系統是由許多相關設備整合而成的，人們往往比較注重于攝像機、控制設備、硬盤錄像機、監視器的性能選擇，不太注重視頻信號分配器的性能要求，顯然這是錯誤的。

　　視頻信號分配器是第一個接收攝像機圖像信號并將其分配傳遞出去的設備，如果它的各項電性能指標都達不到基本要求的話，選用再好的其他設備都將毫無意義。所以，使用者一定要重視視頻信號分配器的技術性能要求，從而保證視頻安防監控系統指標能達到規范和有關標準的技術要求。
